当前位置:首页 > 实用信息

清华大学Acta:快速加热高强钢

2020-12-21 来源:Goal Science

        先进高强钢,作为汽车车身的主要材料,一直是学术界和工业界的研究热点。在过去的几十年,科研人员一直致力于通过开发新的热处理工艺,调控冷却过程中奥氏体的分解行为来实现组织和性能的优化,然而,却很少有人关注加热过程中的奥氏体化行为以及其对后续组织演化的影响。对于传统冷轧钢板的连退处理,其加热速率一般比较慢(5-10℃/s),在加热和后续的保温过程中会发生铁素体的再结晶、奥氏体的形成以及合金元素的均匀化。近年来,得益于热处理技术和设备的进步,高效节能的快速加热技术(>100℃/s)受到越来越多科研人员的关注,且有希望部分替代传统的热处理工艺。快速加热能够抑制再结晶过程,诱发奥氏体的“爆发式”形核,有效地细化组织。同时,考虑到奥氏体相变(快)和合金元素扩散(慢)的动力学错配问题,快速加热过程中形成的奥氏体将会继承初始组织中化学成分的不均匀性,从而影响后续奥氏体分解和元素配分行为,改变高强钢最终的微观组织和力学性能。



        近日,清华大学材料学院陈浩副教授(通讯作者)联合德国波鸿大学和宝钢研究院,探索了快速加热对初始组织为珠光体和铁素体的Q&P钢组织和性能的影响,并结合相场模拟,深入阐述了冷却及后续QP过程中的组织演变和元素配分行为,相关成果以“On the role of chemical heterogeneity in phase transformations and mechanical behavior of flash annealed quenching & partitioning steels”为题发表在期刊Acta Materialia上。该文章重点关注了快速加热Q&P工艺下非均质奥氏体的形成机理及其对TRIP效应和力学性能的影响。文章的第一作者为清华大学材料学院刘赓博士。

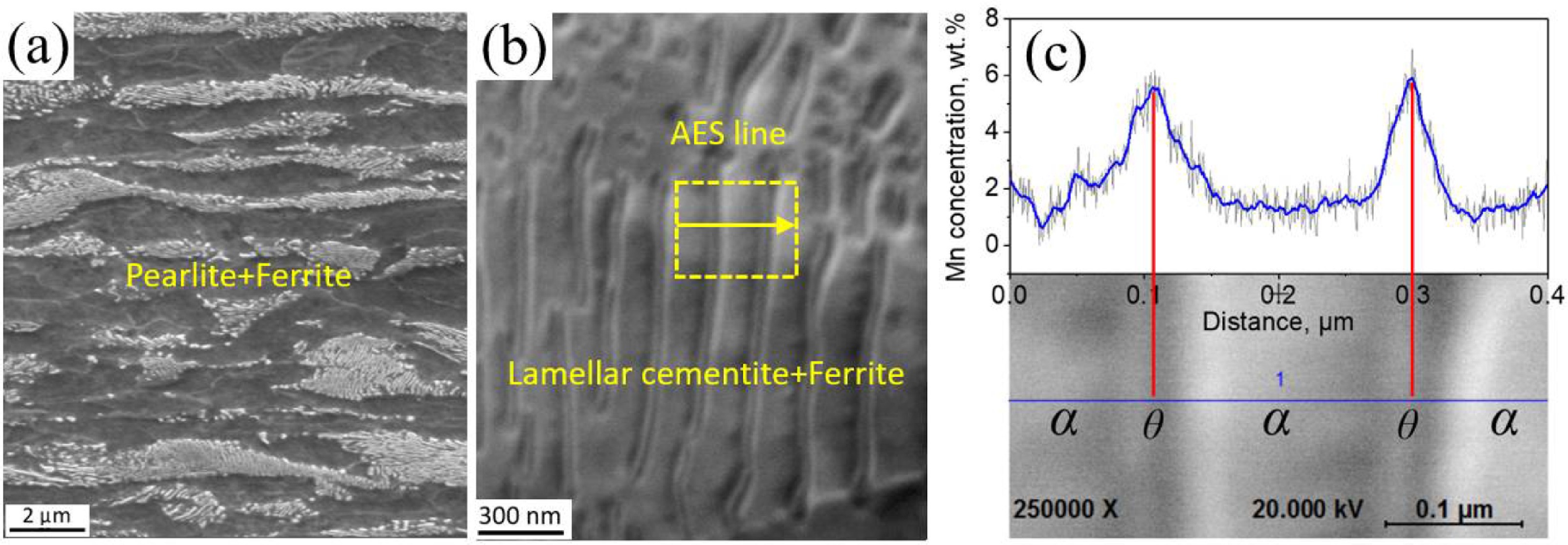

        本研究中的Q&P钢成分为Fe-0.2C-1.8Mn-1.4Si(wt.%),初始组织为冷轧铁素体+珠光体,其中珠光体区域的渗碳体中存在强烈的Mn富集,如图1所示。



图1  Q&P钢的初始组织以及珠光体中的Mn分布



        快速加热QP(FQP)和传统QP(CQP)工艺的热处理参数如表1所示,其主要区别在于QP工艺前的奥氏体化参数。CQP工艺奥氏体化加热速率为5℃/s,奥氏体化时间为120s,FQP工艺奥氏体化加热速率为300℃/s,奥氏体化时间为30s。不同的保温时间保证了CQP和FQP样品均能得到~80%的逆转变奥氏体。

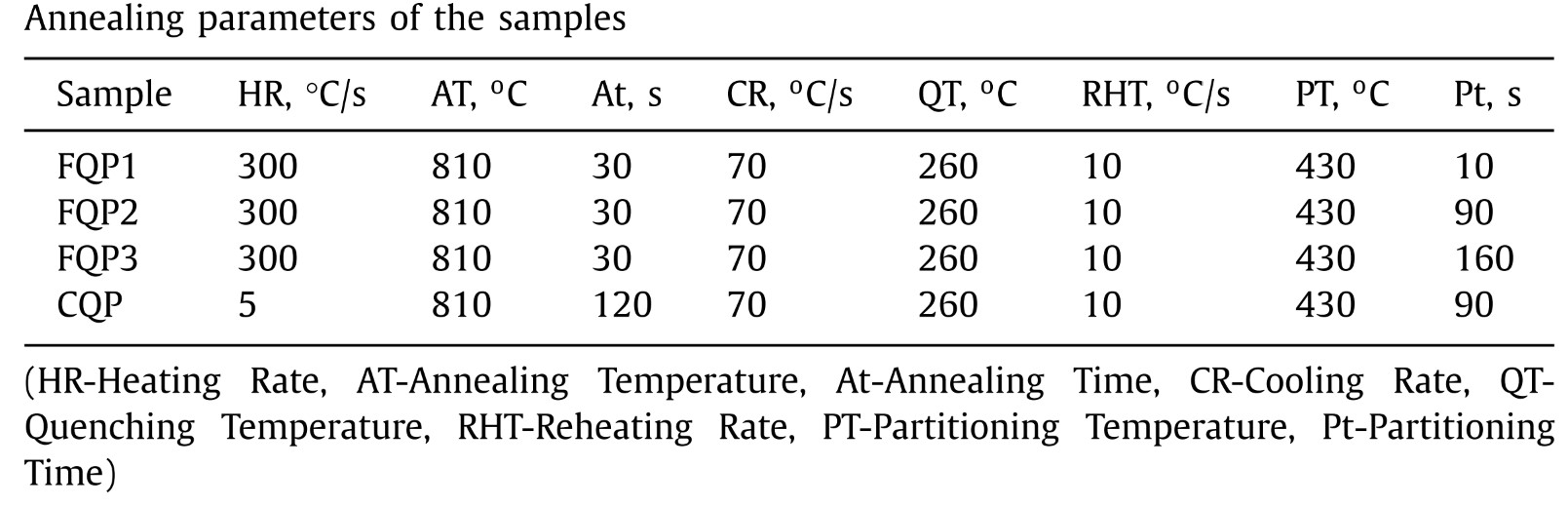

表1 样品的热处理参数

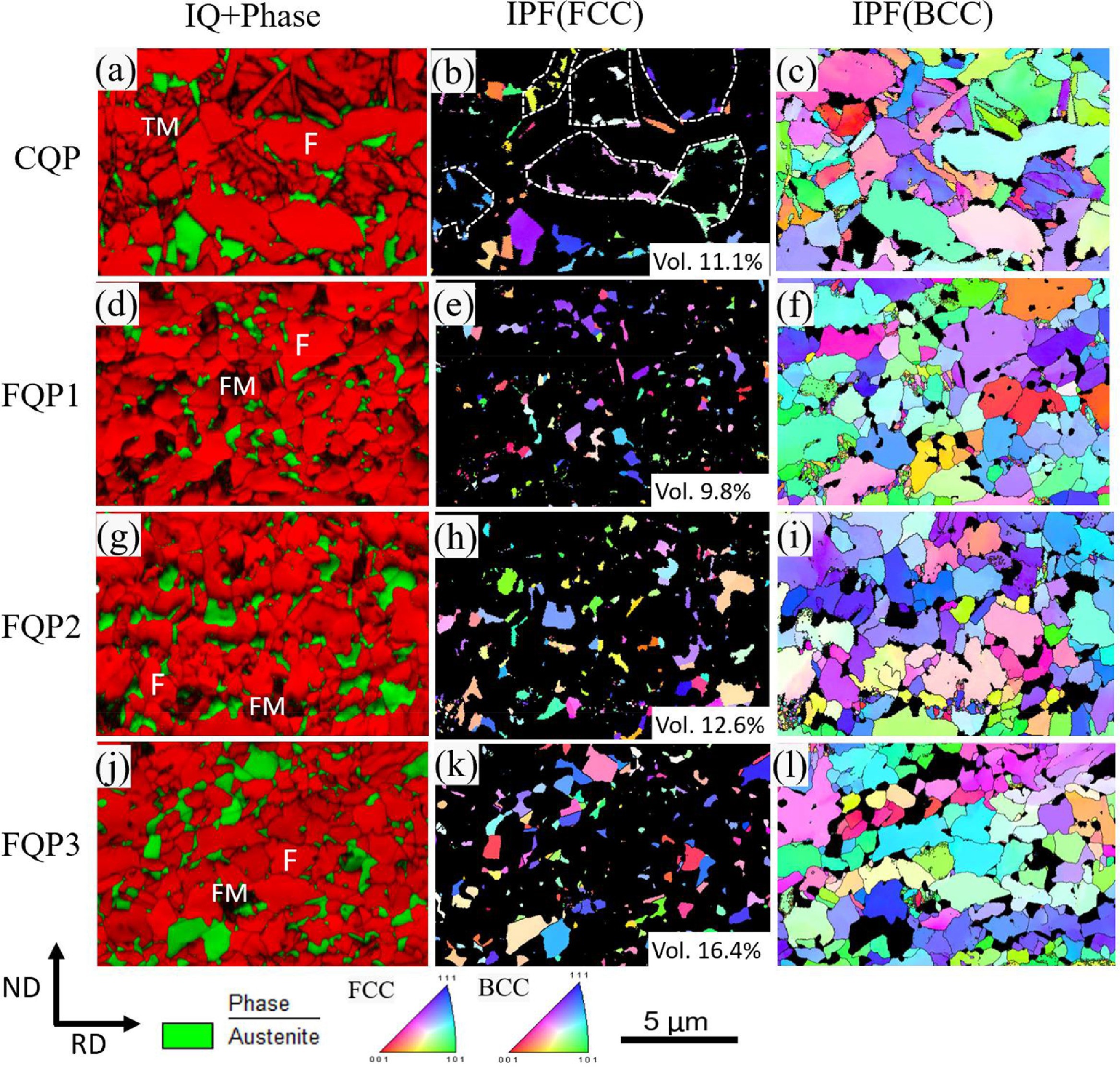

图2  CQP, FQP1, FQP2, FQP3样品的EBSD表征。FQP样品的组织更细小且奥氏体的晶体学取向更混乱(奥氏体爆发式形核的结果)

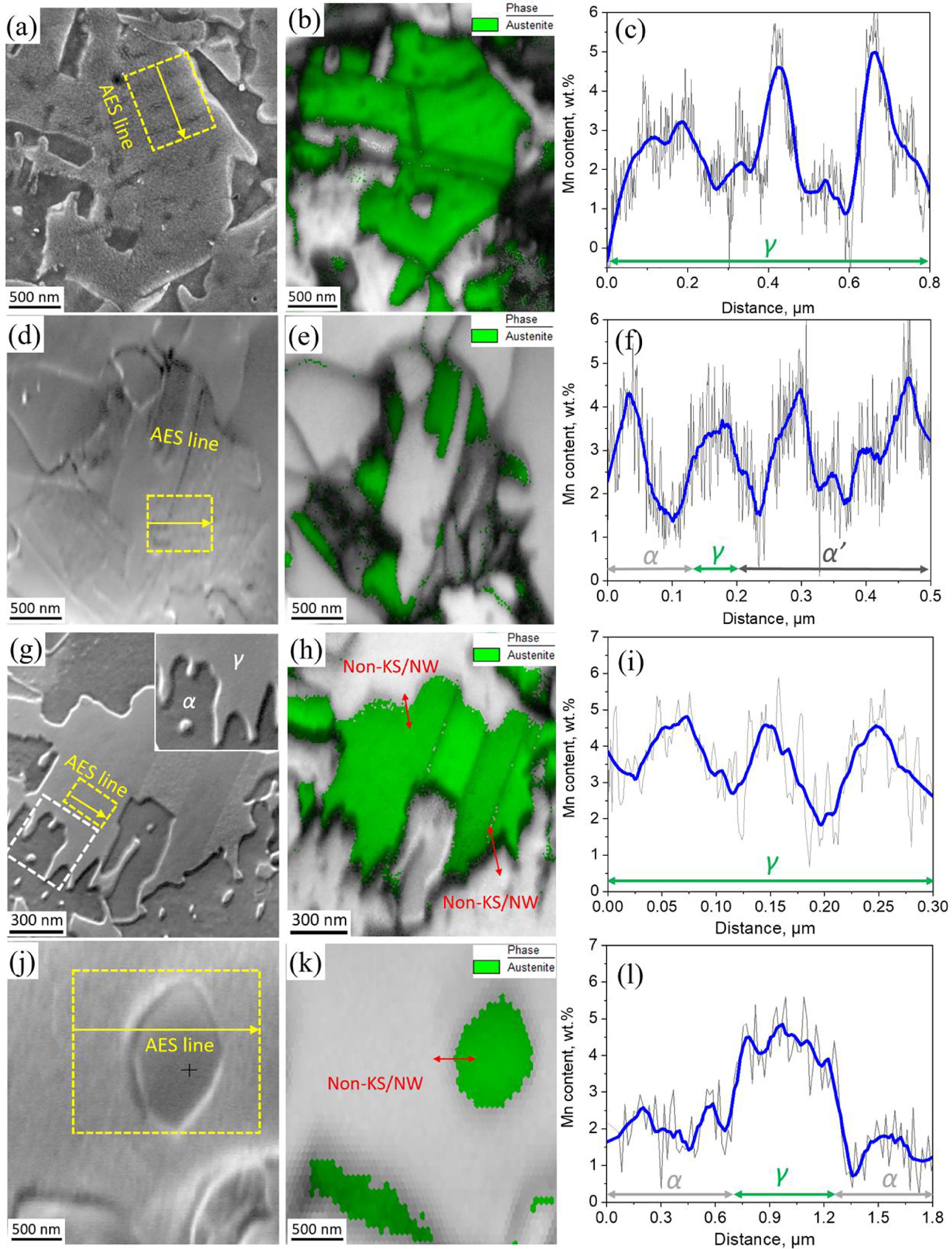

图3  FQP1(a-f)和FQP3(g-l)样品中残余奥氏体的成分不均匀性



        QP980成分的钢,在快速加热的加持下,力学性能可以实现从QP980到QP1180级别的提升,体现了快速加热的巨大优势。

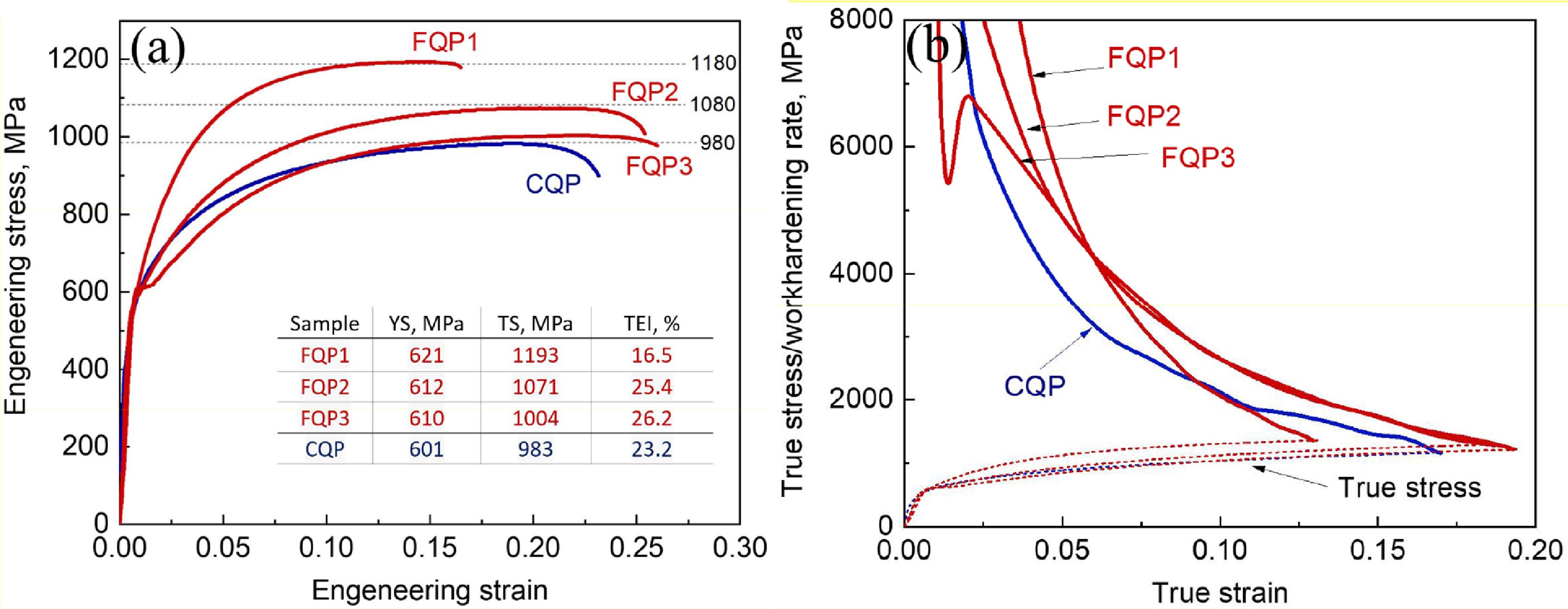

图4  FQP和CQP样品的力学性能



        FQP3样品中的块状残余奥氏体存在Mn元素的不均匀性,在拉伸过程中逐步转变为马氏体,能够提供持久的加工硬化能力,有利于在高的强度水平下保证可观的延伸率。

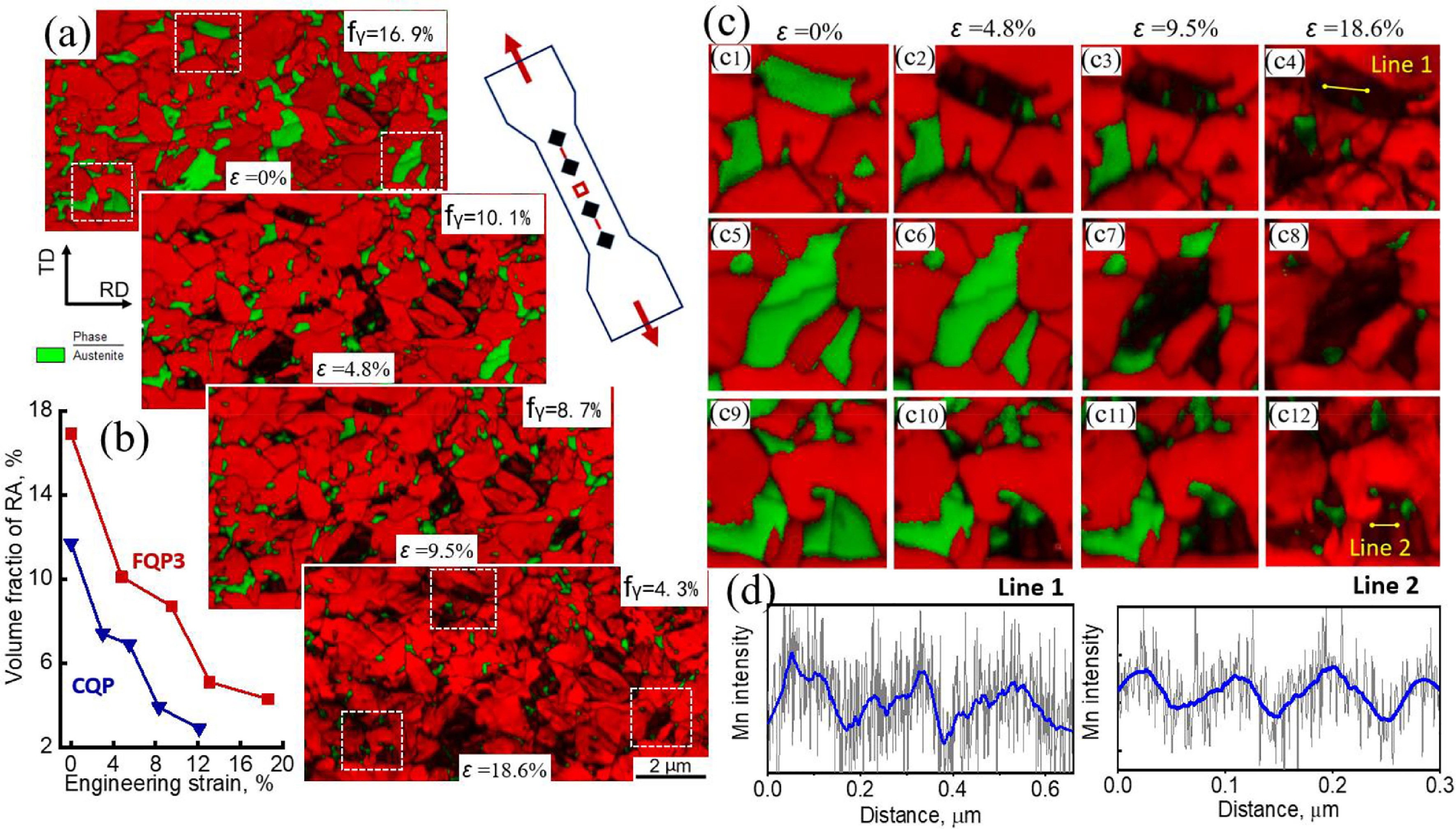

图5  FQP3样品中的残余奥氏体在拉伸过程中的转变行为

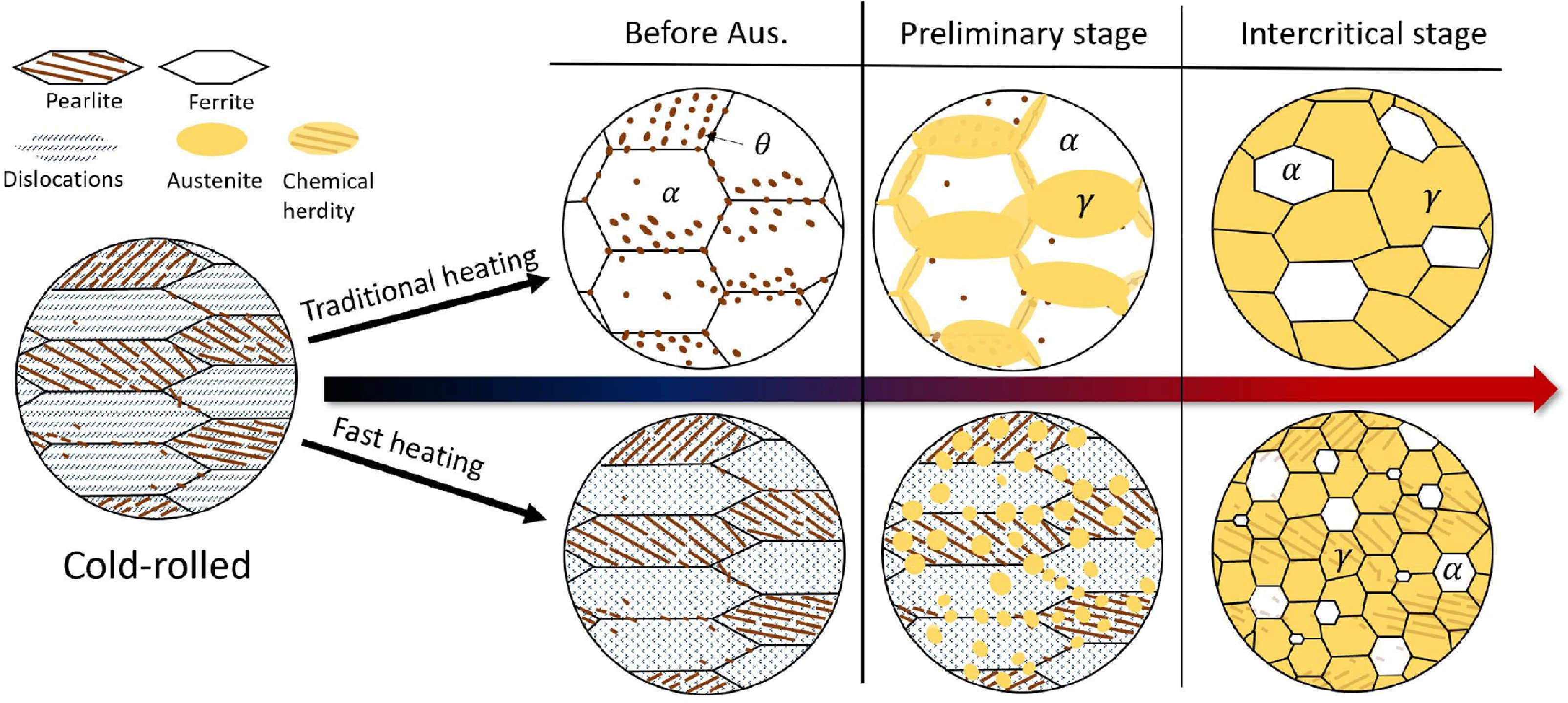

图6  传统加热和快速加热过程中的组织演变示意图

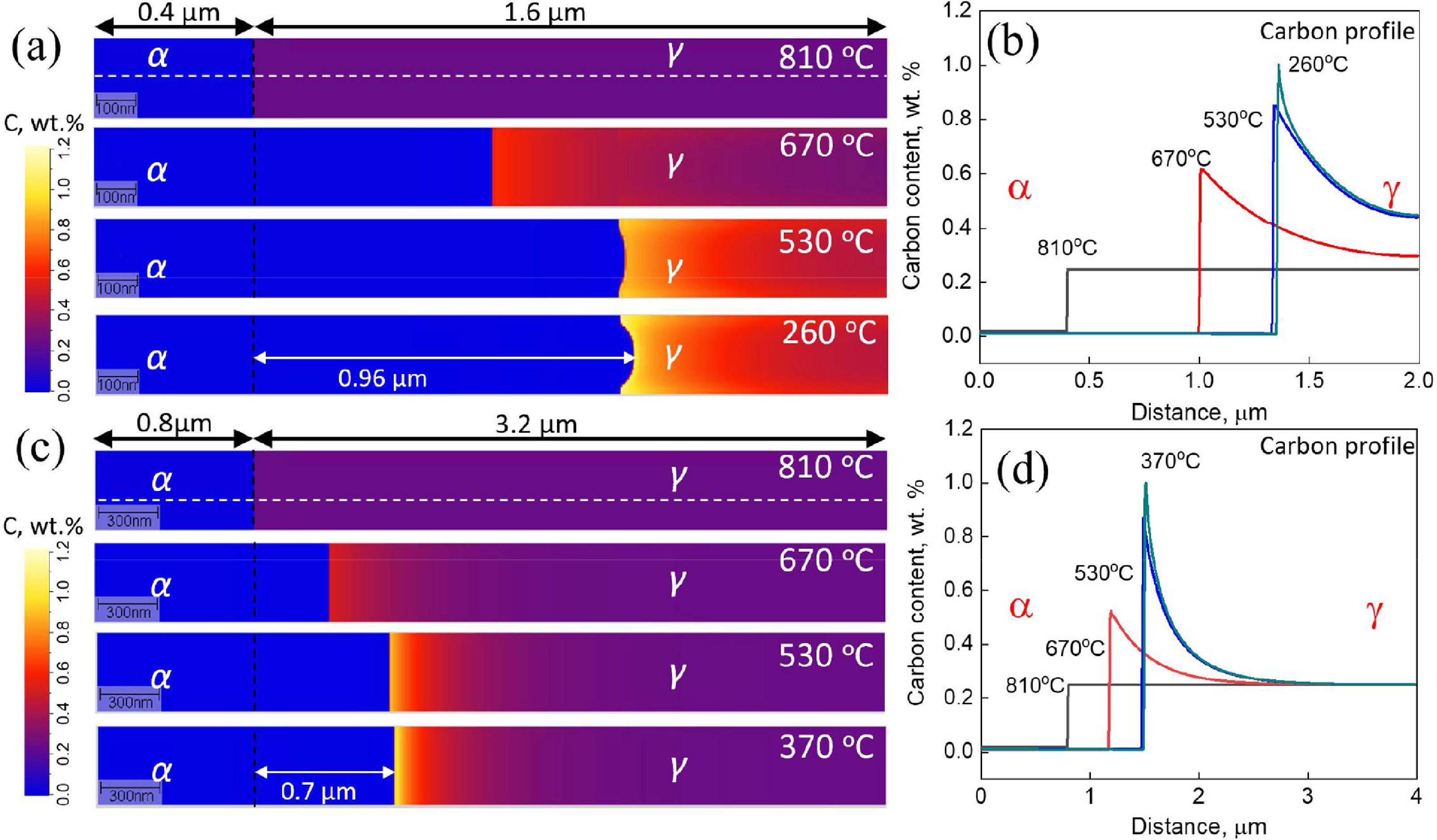

图7  FQP和CQP样品从奥氏体化温度冷却到淬火温度过程中的组织演变和碳配分行为的相场模拟



图8  FQP样品配分过程中的组织演变和碳配分行为

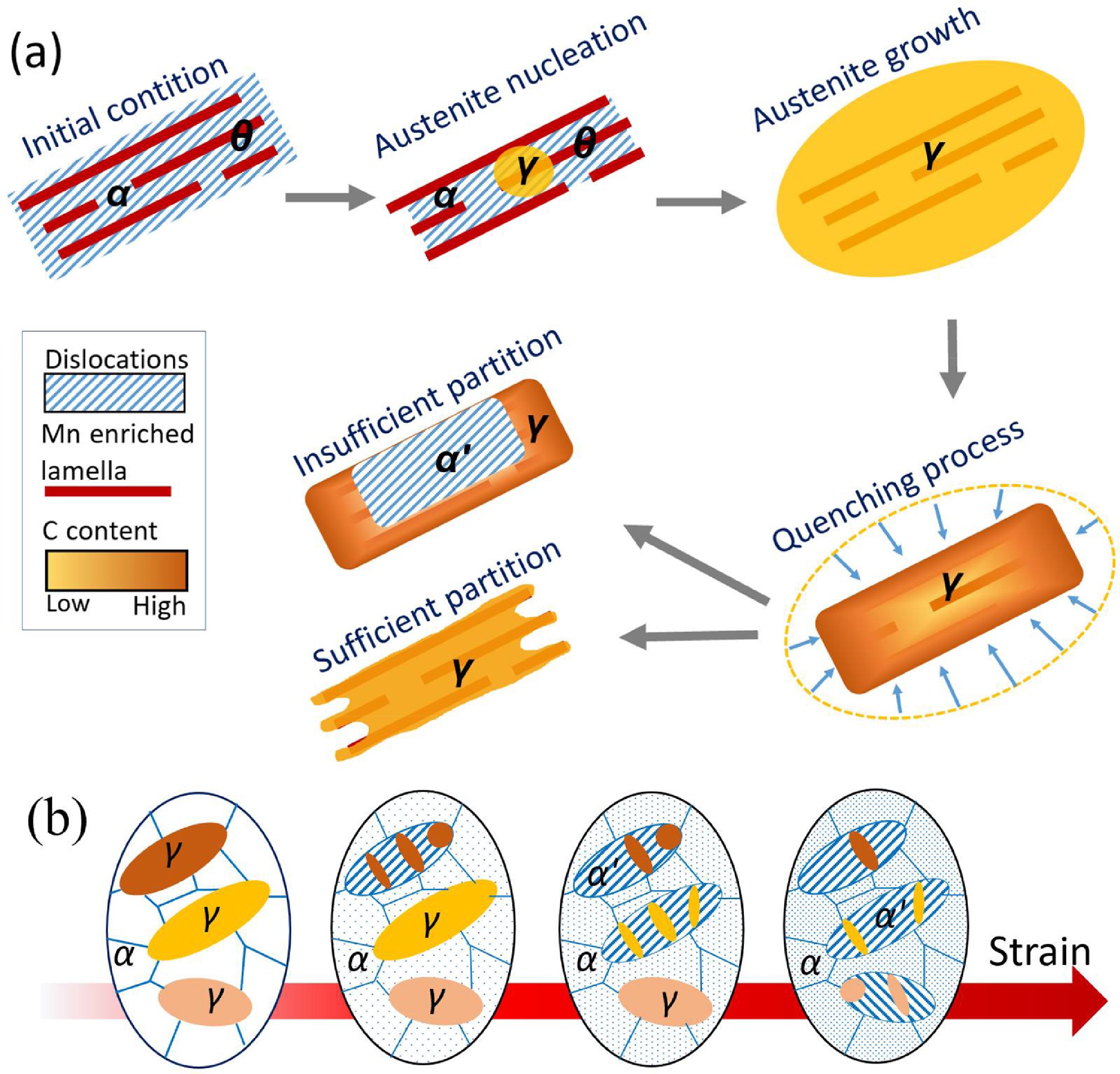

图9  FQP过程中的相变行为及残余奥氏体的力学响应示意图



        本工作系统地研究了快速加热对Q&P钢相变和力学行为的影响,重点关注了快速加热过程中非均质奥氏体的形成以及后续冷却过程和QP过程中的组织演变和元素配分。由于组织的细化和非均质残余奥氏体的存在,FQP样品的力学性能远超CQP样品。本工作展示了快速加热的巨大潜力和非均质奥氏体对力学性能的积极贡献,对高强钢的热处理工艺和组织的优化设计有一定的指导意义。



欢迎留言,材料科学的进步,需要您的发声!



微信公众号:Goal Science

投稿邮箱:wechat@gs-metals.com

投稿微信:GSmaterial
